Как составить запрос на анкерную систему предварительного напряжения

Анкерную систему нельзя заказать «как в прошлый раз». В каталоге восемь позиций, разделённых на две нормативные базы, а обозначение одной и той же модели в описании может отличаться от обозначения в таблице. Поэтому качество поставки определяется не производством, а первой заявкой: что в ней написано, то и приедет. Ниже — восемь строк, которые снимают основную часть уточнений.

Содержание

1. 01. Чем заказ анкерной системы отличается от выбора по каталогу
2. 02. Что видно в каталоге и чего в нём не видно
3. 03. Обозначение модели: почему по названию позиции нельзя заказать
4. 04. Стандарт — строка, без которой остальные теряют смысл
5. 05. Натяжной или фиксированный конец
6. 06. Форма анкера и число канатов
7. 07. Условия эксплуатации и защита узла
8. 08. Документы и приёмка
9. 09. Восемь строк запроса
10. 10. Пять ошибок в запросе
11. 11. Вопросы, которые задают до заказа
12. 12. Что мы производим

Чем заказ анкерной системы отличается от выбора по каталогу

Анкер работает в теле конструкции и после бетонирования становится недоступным. Это меняет цену ошибки: если позиция не подошла, исправление уже не сводится к замене детали на складе.

Поэтому запрос на анкерную систему ближе к техническому заданию, чем к заявке на покупку. Он должен описывать не «что хотим купить», а «где и как это будет работать» — остальное выводится из описания.

С чего начинается такая логика подбора, разобрано в материале пошаговый гид по выбору прессованной анкерной головки.

Что видно в каталоге и чего в нём не видно

В каталоге Продукция видны названия позиций, состав узла и таблицы размеров. Не видно главного: к какому проекту и по какому стандарту эта позиция пойдёт. Это определяется документацией, а не карточкой товара.

Из-за этого возникает типичная ситуация: закупщик выбирает по названию, производство отгружает по названию, а на приёмке выясняется, что проект требовал другую нормативную базу. Вины ничьей нет — просто в заявке не было соответствующей строки.

Разделы каталога устроены именно по этому признаку: государственный стандарт и отраслевой стандарт. Выбор между ними — первое решение, которое нужно принять.

Обозначение модели: почему по названию позиции нельзя заказать

В описании круглого анкера натяжного конца модель названа YJM15, в подписи к схеме — YM, а в заголовке таблицы — серия YM15. У плоского анкера натяжного конца в описании стоит BJM15, в подписи к схеме — YMB, в таблице — серия YMB15. У фиксированного конца: в описании JYMY15 и JYBM15, в таблицах — серии YMP и YMBP.

Это не разные изделия, а разные способы записи одного обозначения. Но для заявки такая неоднородность означает одно: ссылаться на буквенную часть нужно осторожно, а основным идентификатором должно быть сочетание «форма — тип конца — число канатов».

Практически это выглядит так: вместо «анкер YJM15-15» писать «круглый анкер натяжного конца, 15 канатов». Такой запрос понятен независимо от того, какая запись обозначения используется в конкретной таблице. Карточки позиций: круглый натяжной конец, то же по отраслевому стандарту.

Стандарт — строка, без которой остальные теряют смысл

Позиции по национальному стандарту сопровождаются таблицей технических параметров и ссылкой на GB/T 14370-2015. Позиции по отраслевому стандарту сопровождаются таблицей минимальных размеров и схемами конструкции.

Это разные таблицы, и значения в них на одну модель не совпадают: у YM15-3 высота опорной плиты составляет 75 миллиметров в таблице технических параметров и 110 — в таблице минимальных размеров. Подробный разбор этого расхождения — в отдельном материале.

Вывод для заявки однозначный: стандарт указывается первым, до модели и количества. Если стандарт в проекте не указан, его уточняют до размещения заказа, а не подбирают таблицу «по вкусу».

Натяжной или фиксированный конец

Это второе решение, и оно не взаимозаменяемо. Натяжной конец принимает домкрат и фиксирует канат клиньями: круглый анкер натяжного конца включает анкерную обойму, рабочие клинья, опорную плиту под анкером и спиральную арматуру.

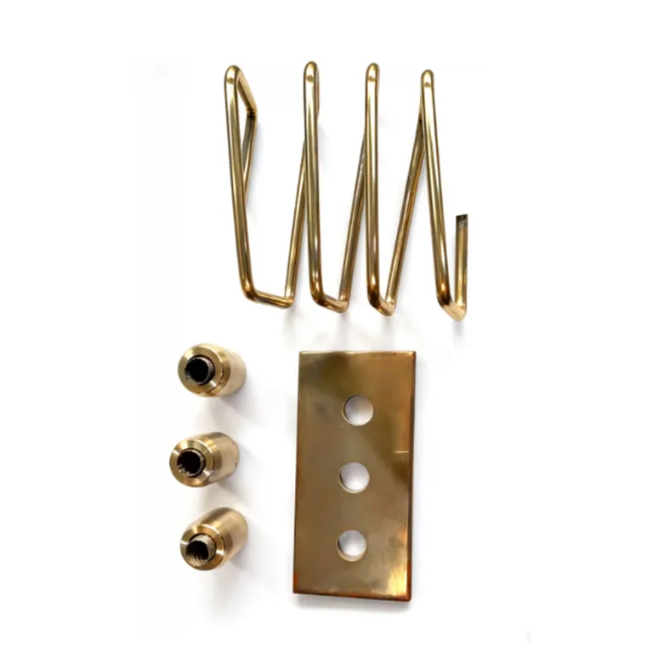

Фиксированный конец устроен на запрессовке: круглый анкер фиксированного конца включает обжимной анкер — экструзионную втулку и пружину — опорную плиту под анкером, спиральную арматуру, анкерную плиту, прижимную плиту и болты. Специальным обжимным домкратом втулка вместе с пружиной запрессовывается на канате.

Если в заявке не разделены два конца, производство не может определить комплектацию: натяжных и фиксированных узлов в партии нужно разное количество, и у них разные таблицы. О различиях постоянных и съёмных решений — материал постоянная или съёмная анкерная головка.

Форма анкера и число канатов

Форма — круглая или плоская — задаёт таблицу размеров. У плоского анкера натяжного конца вместо диаметров фигурируют длина и ширина, а состав узла отличается: плоская анкерная обойма, рабочие клинья и плоская опорная плита под анкером.

Число канатов задаёт модель и схему расположения отверстий: для 1—6 отверстий применяется однорядное расположение, для 7—16 — двухрядное, для 17—27 — трёхрядное. Для 28 и более выполняется специальное проектирование, потому что таблицы заканчиваются на YM15-27.

Именно число канатов сильнее всего влияет на габарит узла и на спиральную арматуру под опорной плитой — её параметры меняются ступенями, а не плавно. Об этом — разбор крупногабаритная головка против стандартной.

Условия эксплуатации и защита узла

Анкерный узел работает в разных средах, и требования к защите от них зависят от объекта: мост, тоннель, гидротехническое сооружение и гражданское строительство дают разные условия.

Поэтому в заявке стоит указать, где будет работать узел и есть ли агрессивная среда. Это не формальность: от ответа зависит исполнение и то, какие решения по защите обсуждаются дополнительно. Разборы по теме — выбор для агрессивных сред и стоимость владения коррозионностойких решений.

Примеры применения в разных условиях приведены в материалах о тоннельном строительстве и в кейсе реконструкции дамбы.

Документы и приёмка

Анкер — элемент, который проверяют до бетонирования, а значит партия должна сопровождаться документами, по которым приёмка возможна сразу. Что именно входит в комплект, зависит от требований проекта, и это тоже указывают в заявке.

Практическая формулировка простая: перечислить, какие документы нужны на партию. Если требование сформулировано заранее, оно выполняется в рамках обычной отгрузки; если всплывает на приёмке, превращается в отдельную переписку и задержку.

Смежные вопросы контроля качества и оснащения производства описаны в разделе О нас.

Восемь строк запроса

Сводка в том порядке, в котором удобно заполнять.

Такой запрос занимает меньше времени, чем последующие уточнения, и снимает большинство вопросов ещё до запуска партии в производство.

Пять ошибок в запросе

1. Заказать по названию позиции без указания стандарта — самый частый случай, потому что названия в двух линейках совпадают.
2. Смешать натяжной и фиксированный конец в одну строку — у них разные состав и таблицы.
3. Указать модель, но не число канатов — буквенная часть обозначения в карточках записывается по-разному.
4. Продолжить таблицу за 27 канатов — для 28 и более требуется специальное проектирование.
5. Не указать условия эксплуатации — защита узла обсуждается отдельно и зависит от объекта.

Все пять ошибок объединяет одно: попытка описать изделие вместо задачи. Анкер подбирают под узел, поэтому заявка должна начинаться с узла.

Вопросы, которые задают до заказа

Обязательно ли указывать стандарт, если я беру «как в прошлый раз»?

Да. Повтор прошлого заказа работает до тех пор, пока проект и его документация не изменились. Стандарт — единственная строка, которую нельзя восстановить по предыдущей поставке с уверенностью, потому что две линейки выглядят одинаково.

Что делать, если параметров узла я пока не знаю?

Описать объект и стадию проекта, приложить то, что есть. Подбор по неполным данным всё равно быстрее, чем уточнение после отгрузки, — достаточно указать число канатов и тип конца.

Можно ли заказать комплект с особыми требованиями?

Да. Порядок тот же: сначала описывается узел и условия, затем согласовываются позиция, объём и документы. Начать удобнее со страницы Контакты.

Что мы производим

ООО Сычуань Байи Дорожно-мостовая Техника — специализированный производитель компонентов для дорожных и мостовых конструкций. Производственные мощности составляют 12 миллионов отверстий для анкерных устройств, 500 единиц оборудования для натяжения предварительного напряжения, 3 миллиона погонных метров гофрированных труб для предварительного напряжения и 20 000 погонных метров устройств для компенсации деформаций мостов в год. Подробнее — в разделе О нас.

Основная продукция применяется в автомобильных и железных дорогах, гидравлической и атомной энергетике, гражданском строительстве, укреплении склонов и откосов. В компании более 100 единиц оборудования для обработки и контроля, действуют заготовительный, механической и термической обработки, сборочный цеха и лаборатория испытаний и контроля; система менеджмента качества сертифицирована по ISO 9001.

Каталог анкерных устройств: по национальному стандарту — круглый натяжной, круглый фиксированный, плоский натяжной и плоский фиксированный конец; по отраслевому стандарту — круглый натяжной, круглый фиксированный, плоский натяжной и плоский фиксированный. Другие материалы по применению — в разделе Новости.

Если нужно подобрать комплект под конкретный узел, опишите его в запросе: это быстрее, чем уточнять параметры после отгрузки. Связаться с нами можно через страницу Контакты.
